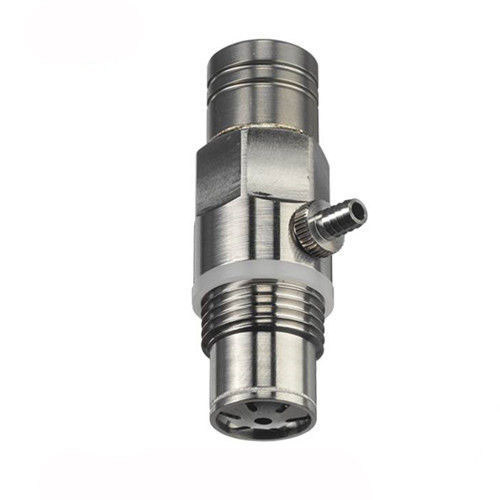

Contra el sensor piezorresistivo diferenciado de la presión barométrica del impacto

Descripción

La presión se aplica al frente del elemento de medición del silicio vía un diafragma de acero fino y un aceite de silicón del mediumof de la transmisión. Este elemento de medición del silicio tiene una estructura microme-chanically producida de la membrana. Contiene los resistores implantedpiezoresistive conectados en un puente de Wheatstone. La presión de Thereference (gases solamente) se alimenta vía una entrerrosca de la manguera (diámetro 3,5) en la parte trasera del elemento de medición. Cuando hay un pressuredifference entre el delantero y trasero del elemento de medición, el puente es desequilibrado y una señal de salida proporcional a la presión se genera

Los efectos termales son compensados principalmente por individualmente los resistores ned tu incorporados al sensor. Tierra-se aísla el sensor.

Usos

Uno de los usos principales de este sensor es medir presiones estáticas y dinámicas. La diferencia en la presión de la presión del thereference se mide. En condiciones normales, la presión del thereference será igual a la presión ambiente. Thesensors está calibrado para detectar una sobrepresión, así que se debe utilizar solamente en esa área. El hecho de que el medio sea separado por un diafragma de acero significa que el sensor se puede utilizar en la mayoría de los usos. Los diafragmas de acero y el relleno del aceite de silicón no tienen ningún efecto sobre el comportamiento dinámico del sensor. El sensor se utiliza con el tipo 4603B del amplificador.

Características

• Microfused debajo de 500°C, buena estabilidad a largo plazo
• 17-4 el acero inoxidable del pH, sin las costuras de la soldadura, los anillos o, y libera de riesgos de la salida
• remuneración de temperatura digital avanzada, alcance de trabajo amplio de la temperatura
• Alta exactitud, respuesta de alta frecuencia, buena estabilidad a largo plazo
•  Resistencia excelente contra impacto, sobrecarga, choque y la erosión
•  Protección contra la luz eficiente y protección anti fuerte de RFI&EMI.
• adopte a la sobrecarga de alta presión, gama máxima puede alcanzar 6000Bar

Presión de referencia

Los medios que se utilizarán para la presión de referencia se restringen para secarse, no-corroyendo los gases. Debido a la longitud del tubo, la presión de referencia se puede medir solamente como presión estática. La entrerrosca de la manguera (diámetro 3,5) puede ser quitada

Corriente de la calibración

El sensor se suministra una corriente constante, cuyo valor isdetermined por la calibración de la fábrica. Este punto actual del andzero de la calibración se muestra por separado para cada sensor en el certificado de la calibración. Estos valores se pueden ajustar en el amplificador Type4603B. La calibración actual y el punto cero son definedto dan una señal de salida del sensor de 500 milivoltio para una presión of100 %FS.

Datos técnicos (en = el °C) Tref 25
