| Lugar de origen: | CHINA |
| Nombre de la marca: | OEM |
| Certificación: | CE;ISO |
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Embalaje de la exportación de Stardard por el cartón |
| Tiempo de entrega: | 5-10Days |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 20.000 PC por mes |

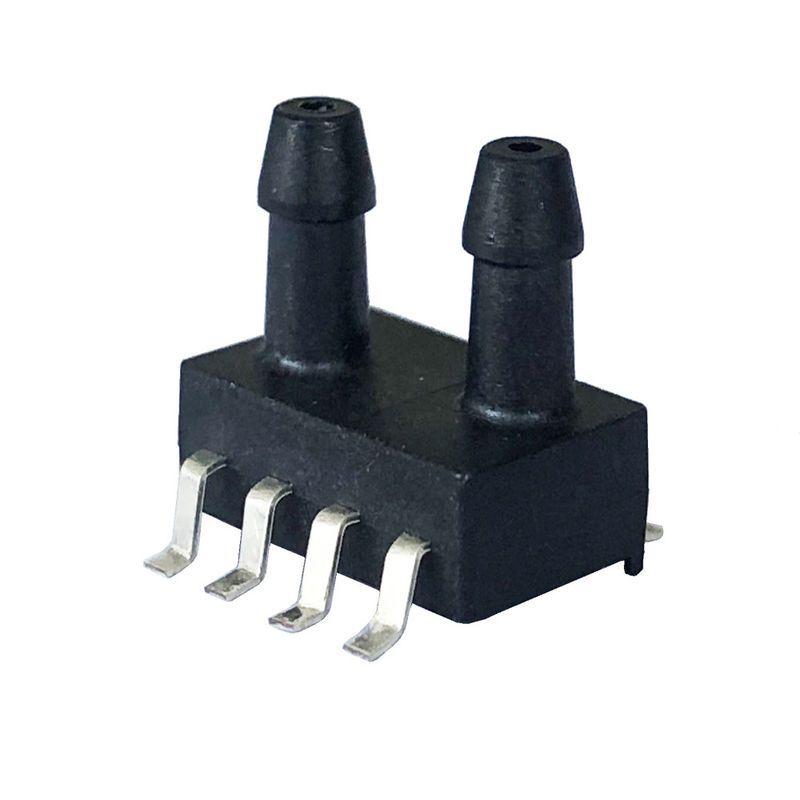

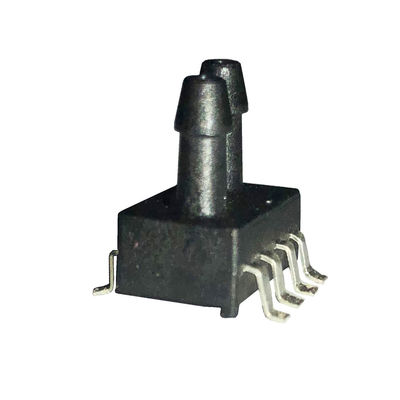

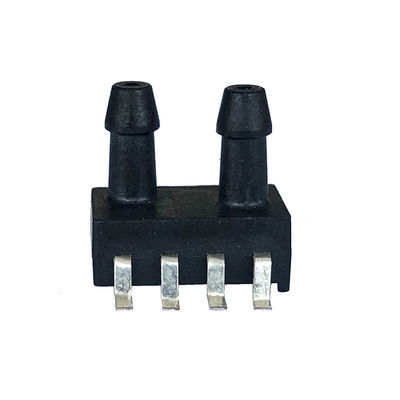

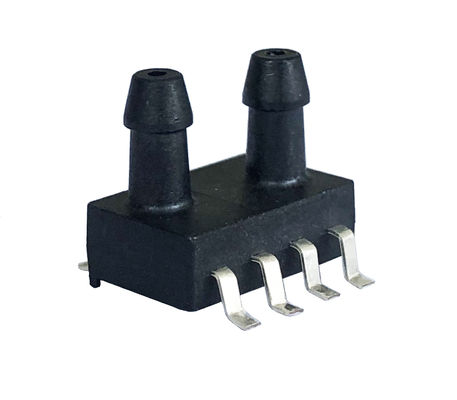

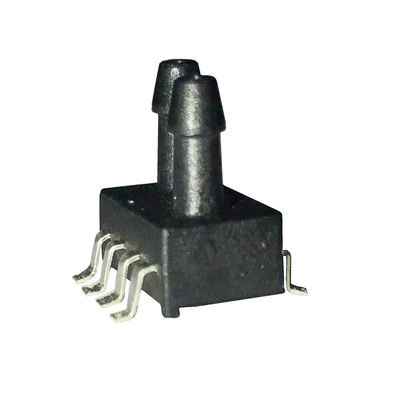

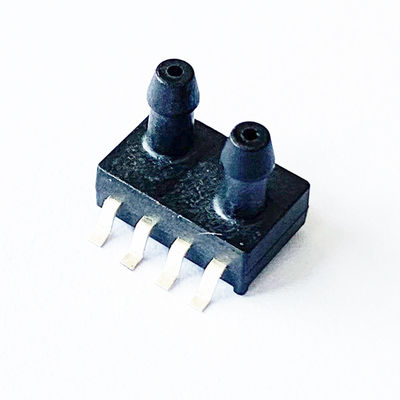

| Nombre de producto: | sensor integrado diferenciado de la presión 8Pin | Gama de presión: | -5~0kPa… 5kPa |
|---|---|---|---|
| Fuente de alimentación: | 5V/3.3V etc. | salida: | 0.5-4.5V/0.2-2.7V etc. |
| Exactitud: | el ±2.5% | Tipo de la presión: | Tipo diferenciado |
| Medios medidos: | Para el gas o el aire anticorrosivo | Temporeros compensados.: | 0-60 ' C |
| TEMPERATURA AMBIENTE: | -10 ~85' C | Sobre la presión: | 2X |
| Resaltar: | transmisor de presión de la diferencia del Pin 5kPa 8,8 sensor de la presión diferenciada del Pin 3.3V,5kPa 8 Pin Differential Pressure Sensor |
||
Característica
Tipo diferenciado
Uso
Para el campo médico y sano del equipo, tal como ventiladores que respiran la respiración de la máquina, CPAP (presión positiva de la vía aérea de Continueous), la instrucción del flujo del Apnea de sueño, de los espirómetros, del gas, monitor del flujo de aire, cama de hospital etc.
Para el campo industrial, tal como medida de la circulación de aire, HVAC e indicadores neumáticos, instrumentación de flujo del gas, systme del extractor, swithes de la presión, medida llana líquida, etc.
Para otros campos, tales como equipo de deporte, protección contra los incendios, uso etc. de dispositivos de la ciencia biológica, del consumidor.
Parametrización para la optimización del tratamiento
Salvo especificación de lo contrario, las medidas fueron tomadas con un voltaje de fuente de 5 VDC en una temperatura de 25±1℃ y de la humedad que se extendían a partir de la 25%~85%.
| Artículo | Datos | Unidad |
| Fuente de alimentación | 5 (o 3,3 por aduana) | V |
| Corriente de Max. Excitation | 3 | mA |
| Señal de salida | 0.5-4.5 (o 0.0-2.7 o por aduana) | V |
| Exactitud | ±2.5 | %Span |
| TCO (temporero. Coeficiente de la compensación) | ±0.03 | %FS/℃ |
| TCS (temporero. Coeficiente del palmo) | ±0.03 | %FS/℃ |
| Estabilidad a largo plazo (1year) | ±0.5 | %Span |
| Sobre la presión | 2X (≤500kPa) | Clasificado |
| 1.5X (≥500kPa) | ||
| Temporeros de la remuneración. | 0 ~ 60/32 ~ 140 | ℃/℉ |
| Temporeros ambiente. | -10 ~ 85/-14 ~ 176 | ℃/℉ |
| Temporeros del almacenamiento. | -40 ~ 125/-40 ~ 257 | ℃/℉ |
Conexión eléctrica
|
Tipo |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Análogo |
N/C |
Vdd |
Vout |
N/C |
N/C |
N/C | N/C | Tierra |
|
IIC |
N/C |
Vdd |
N/C |
N/C |
N/C | SDA | LCC | Tierra |
NOTA:
1, pernos de N/C se debe dejar la flotación
2, el soldar de los pernos de la ventaja: 250' C para el máximo de 5 sec.
3, añaden por favor el condensador 0.1uf entre VDD y la tierra
Guía de la orden
Notas
1. protección del ESD del instrumento durante soldar y la asamblea.
2. el voltaje de la sobrecarga (6.5Vdc) o la corriente (5mA) puede quemar ASIC.
3. El medio debe ser compatible con las piezas a presión.
4. Éntrenos en contacto con por favor para la petición especial en parámetro y el uso.
