| Lugar de origen: | CHINA |
| Nombre de la marca: | OEM |
| Certificación: | CE;ISO |
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Embalaje de la exportación de Stardard por el cartón |
| Tiempo de entrega: | 5-10Days |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 20.000 PC por mes |
| Tipo: | sensor rasante de la presión de la prenda impermeable del diafragma | Gama de presión: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Señal de salida: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Exactitud: | 0.1%FS, 0.25%FS, 0.5%FS |
| Fuente de alimentación: | 24VDC, 12~36VDC, 9VDC, 5VDC | Conexiones de la presión: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, otros |
| Conexiones eléctricas: | Conector DIN43650, M12x1 perno del conector 4, mercado del cable con el cable | Temporeros de funcionamiento. Gama: | -20 a +85°C |
| Material del diafragma: | 316L acero inoxidable, opción Hastelloy C | Certificado: | CE, ISO9001 |
| Resaltar: | transductor de presión de la prenda impermeable 10V,Sensor rasante de la presión del nivel del agua del diafragma,sensor digital de la presión de agua 4mA |
||

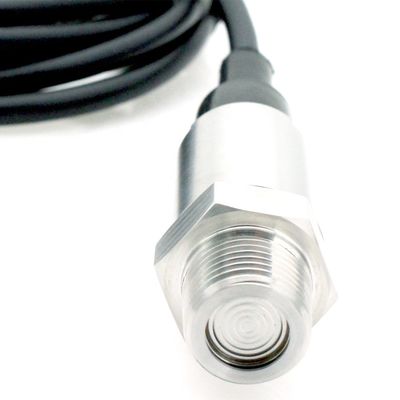

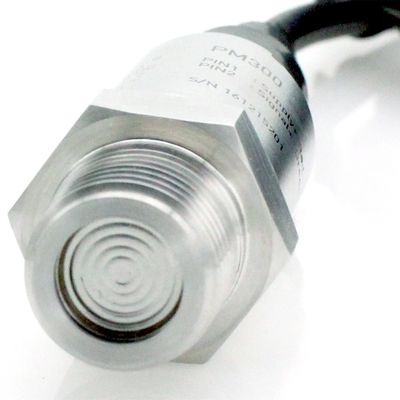

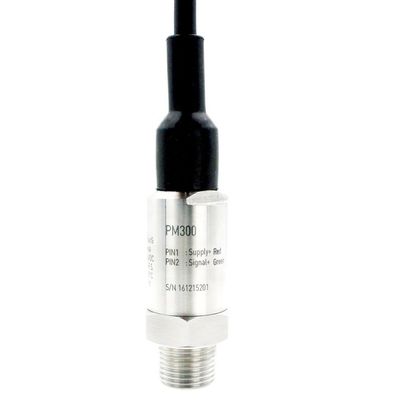

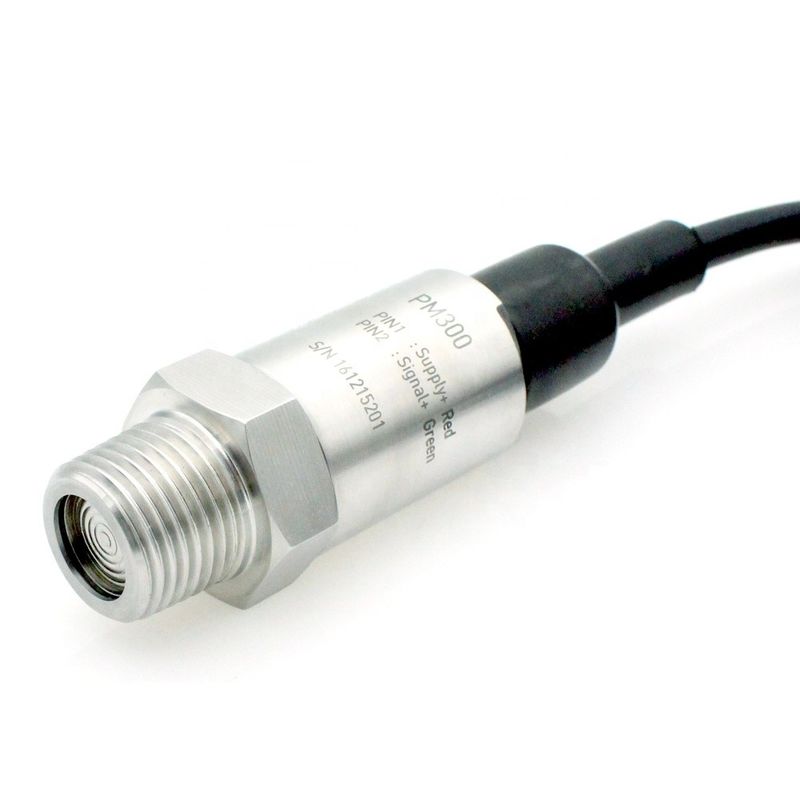

sensor rasante de la presión de la prenda impermeable del diafragma para el sector de los productos alimenticios y de las bebidas.
el sensor rasante de la presión de la prenda impermeable del diafragma se hace de microprocesador piezorresistivo del silicio de alta calidad. Todas las conexiones de proceso de la presión rasante
el transmisor se hace del acero inoxidable, soldado con autógena completamente y aísla el medio de proceso del instrumento de medida de la presión vía un sello positivo. El sensor enorme de la presión de la prenda impermeable del diafragma es precisión dirigida para caber la medida líquida de la comida, farmacéutica y química de la presión.
Una amplia gama de conexión de proceso y de opciones de conexión eléctricas están disponibles casi cumplir el requisito.
Características
- La medición de la presión se extiende de 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Absoluto, indicador e indicador sellado
- Exactitud: ±0.5%FSO
- Calibrado y temperatura compensado
- Construcción rasante del diafragma
- Diseño piezorresistivo del sensor de la presión
- Variedad de presión y de conexiones eléctricas
- Salida 4… 20mA, 0… 10V, 0… 5V y otros
- Prenda impermeable IP68
Usos
- Sistemas de control de proceso
- Comida y bebida
- Médico
- Fabricación de papel
Especificaciones de funcionamiento
|
Parámetro |
Valor |
Unidades |
|
|
General |
Gama de presión |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Sobrepresión |
1.5xFS |
barra |
|
|
Ambiental |
Temp.Range de funcionamiento |
-20 a +80 |
°C |
|
Temp.Range compensado |
0 a 50 |
°C |
|
|
Vibración |
10 |
g (20 a 2000Hz) |
|
|
Choque |
100 |
g (10ms) |
|
|
Ciclos |
10x106 |
ciclos |
|
|
@25°C eléctrico (77°F) |
Señal de salida Voltaje de /Supply |
4… 20 mA: 24 (12… 36) VDC 0… 5 VDC: 24 (12… 36) VDC 1… 5 VDC: 24 (12… 36) VDC 0… 10 VDC: 24 (15… 36) VDC 0,5… 4,5 VDC: 5 VDC (de radiométrico) |
|
|
Resistencia de carga |
<> >10kΩ (para el voltaje hecho salir) |
|
|
|
Resistencia de aislamiento |
100 |
MΩ@50VDC |
|
|
Especificaciones físicas |
Medios compatibilidad |
Todos los medios compatibles con 316L SS |
|
|
Vivienda |
acero inoxidable 304 |
|
|
|
Diafragma |
acero inoxidable 316L |
|
|
|
Anillo de cierre |
Viton o NBR |
|
|
|
Relleno del aceite |
Aceite de silicón |
|
|
|
Protección |
IP68 |
|
|
|
Peso neto |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [tipo.] |
% de FSO |
|
Temporeros. Coeficientes Zero3 |
±1.5 [tipo.] |
% de FSO |
|
|
Temporeros. Coeficientes Span3 |
±1.5 [tipo.] |
% de FSO |
|
|
Estabilidad a largo plazo |
±0.3 [tipo.] |
% de FSO |
|
|
Notas 1. Todos los valores medidos en 25°C (77°F) 2. Incluyendo ausencia de linealidad, histéresis y repetibilidad. 3. 0°C a 50°C (32°F to122°F) referente a 25°C (77°F). Las especificaciones y las dimensiones mencionadas están conforme a cambio sin previo aviso. |
|||
Diagramas de conexión
