| Lugar de origen: | CHINA |
| Nombre de la marca: | OEM |
| Certificación: | CE;ISO |
| Cantidad de orden mínima: | Negociable |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Embalaje de la exportación de Stardard por el cartón |
| Tiempo de entrega: | 5-10Days |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 20.000 PC por mes |

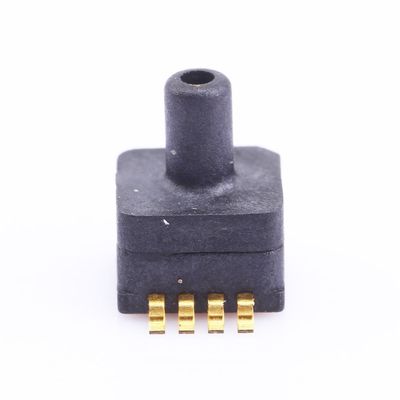

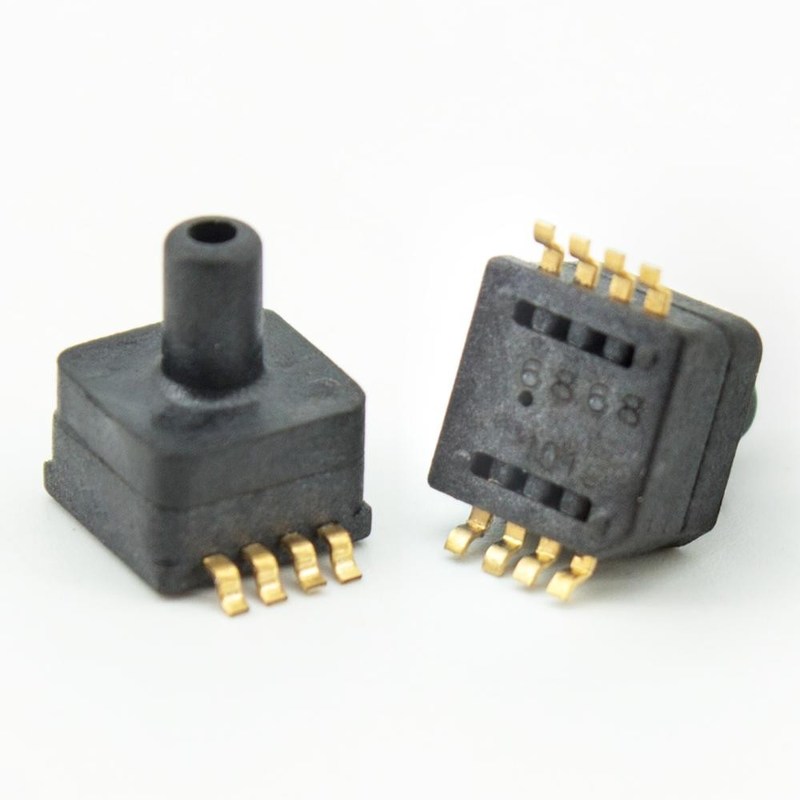

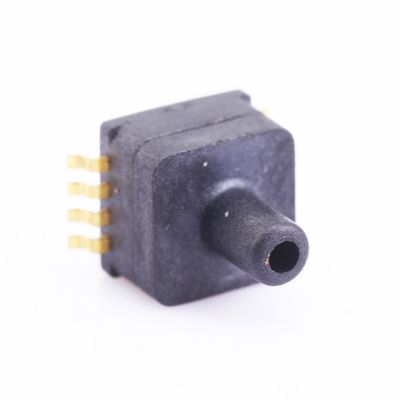

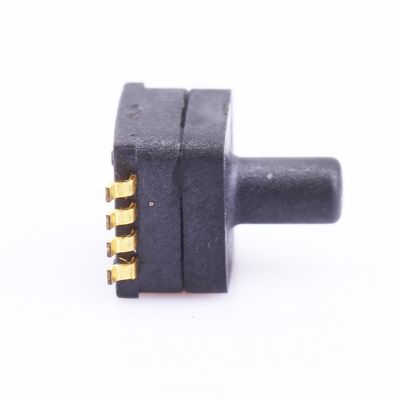

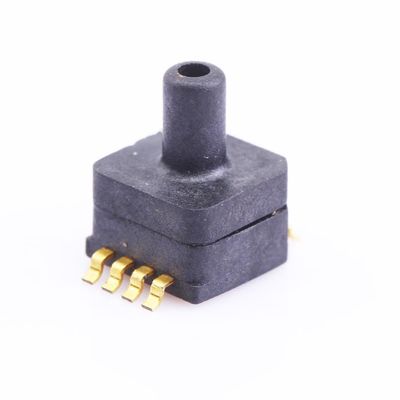

| Nombre de producto: | SENSOR DE LA PRESIÓN | Gama de presión: | 0~100/700kPa |
|---|---|---|---|
| Fuente de alimentación: | 5V o 3.3V | Señal de salida: | 0.5-4.5V (o 0.2-2.7 o modificado para requisitos particulares) |
| Exactitud: | el 1% | Tipo de la presión: | Absoluto |
| Medios medidos: | Gas o líquido de aire | Temporeros compensados.: | 0-60 ' C |
| Temporeros del almacenamiento.: | -40 ~ 150' C | Presión de la sobrecarga: | 2X |
| Resaltar: | transmisor de presión atmosférica 5V,Transductor de presión atmosférica amplificado,presión atmosférica del sensor 700kPa |
||
Característica
Uso
Para el campo de la electrónica de automóvil, tal como metro de la presión de neumáticos, coche pump.etc.
Para el barómetro, altímetro, presión measurement.etc del vacío.
Para el metro o el regulador etc. de la presión de la presión.
Parametrización para la optimización del tratamiento
Salvo especificación de lo contrario, las medidas fueron tomadas con un voltaje de fuente de 5 VDC en una temperatura de 25±1℃ y de la humedad que se extendían a partir de la 25%~85%.
| Artículo | Datos | Unidad |
| Fuente de alimentación | 5 o 3,3 | V |
| Gamas de presión | 0~100/350/700 | kPA |
| Señal de salida | 0.5-4.5 (o por aduana) | V |
| Exactitud | ±1.0 | %Span |
|
Temp.Coefficient cero |
±0.03 | %FS/℃ |
|
Palmo Temp.Coefficient |
±0.03 | %FS/℃ |
| Estabilidad a largo plazo (1year) | ±0.5 | %Span |
| Sobre la presión | 2X (≥500kPa) | Reted |
| Temporeros de la remuneración. | 0 ~ 60/32~ 140 | ℃/℉ |
| Temporeros ambiente. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| Temporeros del almacenamiento. | -40 ~ 150/-40 ~ 302 | ℃/℉ |

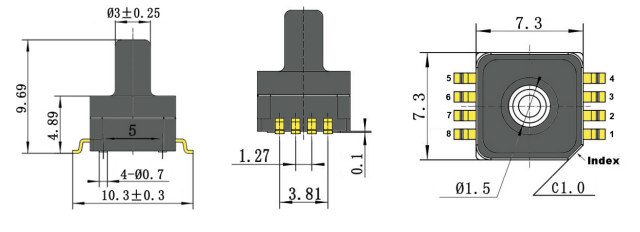

Conexión de Dimension&Eletric (unidad: mm/Inch)
Definición del PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Salida |
Power+ |
Tierra |
N/C |
NOTA:
1, pernos de N/C se debe dejar la flotación
2, el soldar de los pernos de la ventaja: 250' C para el máximo de 5 sec.
3, añaden por favor el condensador 0.1uf entre VDD y la tierra.

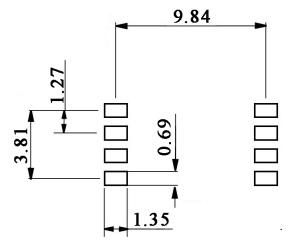

Huella recomendada
La disposición antedicha de la huella asegura el interfaz apropiado de la conexión que suelda entre el tablero de PC y los pernos del sensor cuando proceso por flujo o soldar manual.
Notas
1. ejecute la protección del ESD durante soldar y la asamblea.
2. sobrecargue el voltaje (6.5Vdc) o la corriente (5mA) puede quemar ASIC.
3. El medio debe ser compatible con las piezas a presión.
4. Éntrenos en contacto con por favor para la petición especial en parámetro y el uso
